オプション・パーツ

セット内容

ピトンフック S × 4個、ドリルネジ 5-19 × 4本

商品説明

付属のネジまたは市販のマップピン（頭7Φ以下）を利用して、スリムエイトを壁面に固定します。マップピンは付属しておりませんので、市販のものをご用意ください。ピトンフック S 1個につき3本のマップピンを使用します。

スリムエイトは、壁面に固定した状態でも前から開いて作品の交換が可能です。（裏面のロックを解除した状態に限ります）

隙間がない ＝ ロック　｜　隙間がある ＝ 解除

ご使用の手順

（1）フレームを前から開き、透明板、背板を取り外します。

（2）フレーム裏面の溝にピトンフック Sをはめ込みます。

（3）フレーム裏面のロックが解除されていることを確認してください。

（4）フレームを取り付けたい壁面に合わせ、付属のネジまたはマップピンで固定します。

取扱説明書（PDF）

セット内容

ピトンフック S-MG × 2個（マグネット付き）

商品説明

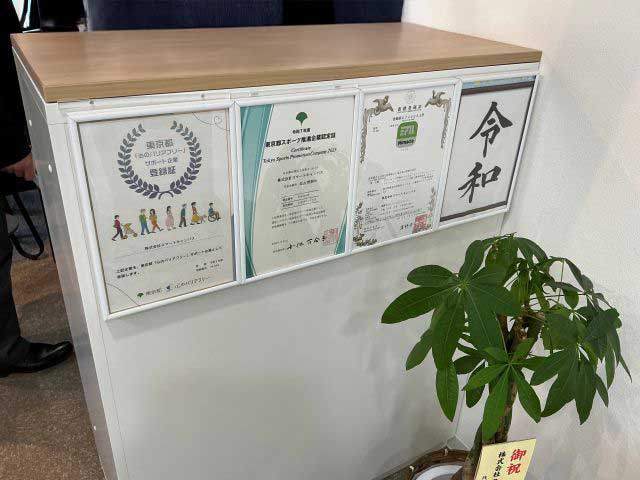

磁石（ネオジムマグネット）一体型ですので、取り付けてすぐにスチール製の壁面やロッカー、パーテーションなどに、貼り付けることができます。

スリムエイトは、壁面に固定した状態でも前から開いて作品の交換が可能です。（裏面のロックを解除した状態に限ります）

隙間がない ＝ ロック　｜　隙間がある ＝ 解除

ご使用の手順

（1）フレームを前から開き、透明板、背板を取り外します。

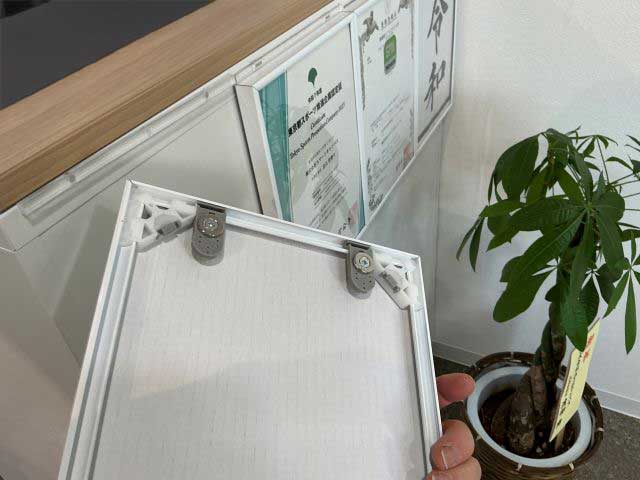

（2）フレーム裏面の溝にピトンフック S-MGをはめ込みます。

（3）フレーム裏面のロックが解除されていることを確認してください。

（4）フレームを取り付けたい壁面に合わせ、固定します。

取扱説明書を見る（PDF）

セット内容

ピトンフック R × 4個、ドリルネジ 5-19 × 4本

商品説明

付属のネジまたは市販のマップピン（頭7Φ以下）を利用して、ソフケンフレームを壁面に固定します。マップピンは付属しておりませんので、市販のものをご用意ください。ピトンフック R 1個につき、3本のマップピンを使用します。

前開き式のソフケンフレームは、壁面に固定した状態でも前から開いて作品の交換が可能です。（裏面のスライドロックを解除した状態に限ります）

隙間がない ＝ ロック　｜　隙間がある ＝ 解除

スライドロックは、ラクパネ系・ワイド系フレームのB0、B1、A0、A1、輸入菊全、変形菊全、及び同等サイズのオーダーメイドサイズに標準で付属しています。B2、A2以下の小さなサイズのフレームには付属していません。

ご使用の手順

（1）フレームを前から開き、透明板、背板を取り外します。

（2）フレーム裏面の溝にピトンフック Rをはめ込みます。

（3）フレーム裏面の溝にスライドロックが付いている場合は、スライドして解除されていることを確認してください。

（4）フレームを取り付けたい壁面に合わせ、付属のネジまたはマップピンで固定します。

取扱説明書を見る（PDF）

セット内容

ピトンフック R-MG × 2個（マグネット付き）

商品説明

磁石（ネオジムマグネット）一体型ですので、取り付けてすぐにスチール製の壁面やロッカー、パーテーションなどに、貼り付けることができます。

ソフケンフレームは、壁面に固定した状態でも前から開いて作品の交換が可能です。（裏面のスライドロックを解除した状態に限ります）

隙間がない ＝ ロック　｜　隙間がある ＝ 解除

スライドロックは、ラクパネ系・ワイド系フレームのB0、B1、A0、A1、輸入菊全、変形菊全、及び同等サイズのオーダーメイドサイズに、標準で付属しています。B2、A2以下の小さなサイズのフレームには付属していません。

ご使用の手順

（1）フレームを前から開き、透明板、背板を取り外します。

（2）フレーム裏面の溝にピトンフック R-MGをはめ込みます。

（3）フレーム裏面のスライドロックが解除されていることを確認してください。

（4）フレームを取り付けたい壁面に合わせ、固定します。

取扱説明書（PDF）

セット内容

フラップ × 1枚、ネジ × 2本、トリムストッパー × 1本

サイズ展開

フラップ S 100 / フラップ R 100 ： 100 mm
フラップ S 200 / フラップ R 200 ： 200 mm
フラップ S 300 / フラップ R 300 ： 300 mm
フラップ S 400 / フラップ R 400 ： 400 mm
フラップ S 500 / フラップ R 500 ： 500 mm

商品説明

フラップは、ソフケンフレームを壁面に固定させるためのオプションパーツです。スリムエイト専用のフラップ S と、ラクパネ系・ワイド系用のフラップ R があります。S と R は、形状が違うため、互換性はありません。

フラップは、用途や壁面の状態に応じて、四つの取り付け方法を推奨しております。

両面テープ（ネジや釘が打てない薄いベニヤ板やタイルなど）

粘着面付きマグネットテープ（鉄板、スチールの什器や家具など）

マジックテープ（マジックテープに適した布壁面など）

ネジ（大型パネルの直付け、木壁面など）

フラップ S 100 を、両面テープで壁面に貼り付けた様子。

ご使用の手順

（1）両面テープ、粘着面付きマグネットテープ、マジックテープをご利用の場合

粘着力が強く粘着面にクッション性のあるものを別途ご用意ください。

（1-1）あらかじめフラップの裏面側（壁面側）にテープを貼り付けます。

貼り付け面の汚れを拭き取り、フラップ全体にテープを貼り付けてください。

（2-2）フレーム軸受けに合わせてフラップを組み込みます。

先にフラップだけを壁面に貼り付け、後からフレームを取り付けることもできます。上からうまく溝に引っ掛けることができない場合は、正面から適度な力で押し込むことで、パチンとはまります。

（2）ネジをご利用の場合

壁面のフラップを固定したい場所のネジ穴位置に下穴を開けておき、ネジでフラップを固定します。

（3）トリムストッパーの取り付け

フラップがフレームの溝に沿って左右にズレないように、付属のトリムストッパーを使って固定します。

トリムストッパーは、任意の長さにカットしてご使用ください。

サイズ別フラップ使用枚数の目安

縦向き使用時

横向き使用時

スリムエイトとソリッド5は、最大サイズが、B1までとなります。フレーム内の作品が重い場合は、適宜フラップの枚数を追加してください。

取扱説明書（PDF）

セット内容

2個セット：吊り下げ具 × 2個

4個セット：吊り下げ具 × 4個、リング × 2個

商品説明

スリムエイト用吊り下げ具は、スリムエイトを垂直に吊り下げる場合に使用するオプションパーツです。スリムエイトの上辺に間隔を空けて2個取り付け、紐やワイヤーフックなどで吊り下げます。4個セットと組み合わせることで、複数枚を縦に並べて連結させることもできます。付属のリングを使用して連結させます。

ご使用の手順

（1）フレームの裏面から吊り下げ具を押し込んで取り付けます。フレームの上辺に間隔を空けて左右に1個ずつ取り付けてください。

（2）吊り下げ具に紐やワイヤーを通し、しっかりと結び付けます。

取扱説明書（PDF）

セット内容

D型吊り環（ストッパー付き） × 2個

商品説明

（A）垂直に吊り下げる場合は、フレームの上辺に間隔を空けて左右に1個ずつ取り付けます。ストッパーで固定できたら、D型吊り環に紐やワイヤーを結び、吊り下げます。

（B）吊り下げたフレームに前かがみの角度を付けたい場合には、左右のフレームに1個ずつ、半分より上の位置に取り付け、紐やワイヤーを使って吊り下げます。

ストッパーは、フレームの溝に取り付け、ネジの先端がフレームの裏側に軽く突き刺さるまでねじ込んでおきます。

取扱説明書を見る（PDF）

セット内容

ステン吊り環 × 2個

商品説明

フレームの裏面、上辺の両端に取り付けて使用します。フレームの溝に合わせて、しっかりと押し込んでください。

ステン吊り環セットを取り外す場合は、ステン吊り環の下先端を上に跳ね上げるように上方に強く持ち上げてください。

取扱説明書（PDF）

セット内容

スライドロック × 4個

商品説明

スライドロックをフレーム裏側の溝にパチンとはめ込みます。

スライドさせ、プラコーナーに密着させることで、フレームが前から開くことができなくなります。スライドさせ、隙間を空けるとロックが解除されます。

隙間がない ＝ ロック　｜　隙間がある ＝ 解除

ロックしたいフレームの両端に取り付けます。

ご注意 スライドロックは、一度取り付けると、取り外すことができませんので、取り付け位置には十分にご注意ください。

取扱説明書（PDF）

セット内容

左側用 × 1本、右側用 × 1本

商品説明

下記の図を参照して、左右それぞれに1本ずつ取り付けます。取り付け位置は左右均等な高さになるようにしてください。

小さいサイズのフレームでは、左右いずれか1本で自立させることができます。大きいサイズのフレームではご使用できません。

フレームの裏側の溝に、A のようにスタンドを取り付けます。取り付けたら、B のように手前に起こします。スタンドを取り外すときは、イラスト C の箇所を推しながら、外側に倒してください。

サイズ別使用本数の目安

取扱説明書（PDF）

セット内容

スタンド × 1本、コーナーカバー × 2個、ウレタンシート × 1本

商品説明

スタンドバー本体をソフケンフレームの上辺に取り付け、簡易的なスタンドとして自立させるパーツです。スリムエイト専用の S タイプとラクパネ系・ワイド系用 R タイプの2種類があります。また6種類のサイズがあります。

ご使用の手順

（1）ソフケンフレーム本体の裏側上辺の中央にスタンドバーを取り付けます。ぱちっと音がするまで、強く押し込んでください。

（2）】標準の付属品バックスプリングと吊り下げ紐を使用して、スタンドバーを安定させます。左辺右辺に取り付けたバックスプリングに紐を通し、スタンドバーの穴に通して結びます。適度な角度を保持してください。極端な角度設定は不安定な自立になります。

（３）の上辺、左右の角にコーナーカバーを取り付けます。カバーの両面テープの片側のみ剥がして接着させます。フレームの開閉ができて便利です。

（4）作品の交換は、基本的には下辺フレームを開閉して行います。上辺にて行う場合には、コーナーカバーが外れないように注意してください。

（5）フレームの底面にウレタンシートを貼り付けます。シートをハサミなので2分割し、下辺フレームの左右端部に貼り付けます。

本体サイズ一覧

取扱説明書（PDF）

セット内容

ウイング × 2個、ストッパー × 6個

商品説明

ウイングセットは、ソフケンフレーム同士を上下、左右、または裏表に連結させるためのパーツです。ウイングセットを使ってソフケンフレームを連結させ、多角柱タワーや屏風型スタンド、マルチワターなどの自立ディスプレイを展開させることが可能になります。ラクパネ系・ワイド系に対応しています。スリムエイトではご使用いただけませんので、ご注意ください。

ご使用の手順

（1）パネルAの裏面のプラコーナーに隣接させてウイングの一方をはめ込みます。しっかり収まると、パチンと音がします。取り付けたウイングは90度の範囲で可動し、外れなくなります。

（2）ストッパーは、ウイングが溝に沿って動かないように固定するためのパーツです。ストッパーとプラコーナーでウイングを挟み込みます。

（3）パネルBを背中合わせにしてウイングに押し込みます。パネルBにウイングがパチンと収まったことを確認し、パネルB側にもストッパーを取り付けます。

（4）ウイングを取り外す際には、先に図のパーツBを手前に引いて取り外してください。うまく外せない場合はマイナスドライバーなどをお使いください。パーツBが外れたら、パーツAも簡単に取り外すことができます。

取扱説明書（PDF）

セット内容

ダブルジョイント × 2個

商品説明

2枚のポスターフレームを並べて、パネルの合わせ目を連結させるように、しっかりとダブルジョイントを押し込みます。ダブルジョイントで連結させたフレームは開閉ができなくなります。作品の入れ替えは、ダブルジョイントを使用していないフレームを開閉させて行ってください。

取扱説明書（PDF）

商品説明

ソフケンフレーム各製品に付属している透明板のみを販売しております。フレームは問題ないのに、透明板が傷付いてしまった場合は、透明板のみをご購入ください。透明板は、輸送時の傷付きを防止するために、保護フィルムが貼られています。ご使用の際には、保護フィルムを剥がしてからご使用ください。保護フィルムは、両面に貼ってある場合があります。

種別

透明PET樹脂板　0.6 mm 厚

透明PET樹脂板　1.0 mm 厚

低反射仕様 透明PET樹脂板　1.0 mm 厚

UVカットアクリル板　2.0 mm 厚

販売単位

1枚、2枚、5枚、10枚。

スリムエイトの付属品は、フレームサイズによって内容が異なります。フレームサイズをご確認のうえ、お買い求めください。付属品セットは、製品購入時に標準で付属しているものと同一です。スリムエイト専用品ですので、他のフレームではお使いいただけません。

サイズ別セット内容

B1・A1・輸入菊全・変形菊全：紐 2.8 m × 1本、バックスプリング × 9個、取説シール × 1枚

B2・A2・全紙・画用紙四つ切：紐 2.0 m × 1本、バックスプリング × 8個、取説シール × 1枚

B3・B4・A3・A4・半切・四つ切・色紙・画用紙八つ切：紐 1.5 m × 1本、バックスプリング × 4個、取説シール × 1枚

ラクパネ系フレームの付属品は、フレームサイズによって内容が異なります。フレームサイズをご確認のうえ、お買い求めください。付属品セットは、製品購入時に標準で付属しているものと同一です。ラクパネ、ラクパネR、ソリッド5、スラントでお使いいただけます。大判サイズのフレームのみ、スライドロックが入っています。

サイズ別セット内容

B0・A0：紐 2.8 m × 1本、バックスプリング × 16個、スライドロック × 4個、取説シール × 1枚

B1・A1・輸入菊全・変形菊全：紐 2.8 m × 1本、バックスプリング × 9個、スライドロック × 4個、取説シール × 1枚

B2・A2・全紙・画用紙四つ切：紐 2.0 m × 1本、バックスプリング × 8個、取説シール × 1枚

B3・B4・A3・A4・半切・四つ切・色紙・画用紙八つ切：紐 1.5 m × 1本、バックスプリング × 4個、取説シール × 1枚

ワイド系フレームの付属品は、フレームサイズによって内容が異なります。フレームサイズをご確認のうえ、お買い求めください。付属品セットは、製品購入時に標準で付属しているものと同一です。ワイド30、ピュアR、ピュアパネル、VE-1、VE-1R、VE-1Cでお使いいただけます。大判サイズのフレームのみ、スライドロックが入っています。

サイズ別セット内容

B0・A0：紐 2.8 m × 1本、バックスプリング × 16個、スライドロック × 4個、取説シール × 1枚

B1・A1：紐 2.8 m × 1本、バックスプリング × 9個、スライドロック × 4個、取説シール × 1枚

B2・A2：紐 2.0 m × 1本、バックスプリング × 8個、取説シール × 1枚

B3・B4・A3・A4：紐 1.5 m × 1本、バックスプリング × 4個、取説シール × 1枚

マルチパネル系フレームの付属品は、すべてのサイズで共通の仕様です。片面仕様、両面仕様ともにお使いいただけます。

セット内容

リング × 2個、取説シール × 1枚

ラクパネ3D専用の付属品です。サイズに応じて内容量の異なる3種類をご用意しております。ご購入の際には、サイズを必ずご確認ください。

サイズ別セット内容

ユニフォーム額 L、立体額 L：紐 2.8 m × 1本、バックスプリング × 10個

ユニフォーム額 M、立体額 M：紐 2.0 m × 1本、バックスプリング × 8個

ユニフォーム額 S、立体額 S、立体額 LPジャケットサイズ：紐 1.5 m × 1本、バックスプリング × 4個
